Правила управления входящим трафиком


Первое, о чем думают люди при обсуждении управления поступающим от Internet информационным потоком, — это брандмауэр. Брандмауэр представляет собой устройство, которое помогает управлять трафиком, обеспечивая реализацию жестких правил, устанавливающих, что допускается к поступлению в сеть и что может выходить из сети. Средствами управления сетевым трафиком являются не только брандмауэры. При разработке правил управления трафиком необходимо учитывать размещение брандмауэра в сети и режим его работы.

Несмотря на то, что существует множество способов сконфигурировать подключение к Internet, я предлагаю любой организации рассмотреть только два типа архитектуры, позволяющих разделить трафик Internet и сеть организации. Они изображены на рис. 6.1 и рис. 6.2. Оба эти метода основываются на создании сегмента сети, который обеспечивает защиту от Internet и является дополнительным элементом защиты сети организации. Архитектура такого типа подразумевает создание так называемой демилитаризованной зоны (DMZ— DeMilitarized Zone) или защищенной локальной сети (LAN — Local Area Network), которая является одним из типов изолированного сегмента сети. На рис. 6.1 изображена общепринятая архитектура, в которой для изоляции сегмента сети создается DMZ с помощью двух брандмауэров. В данной архитектуре брандмауэр Internet используется в качестве фильтра для ограничения трафика из Internet, а внутренний брандмауэр обеспечивает дополнительную защиту локальной сети организации.

Другой способ обезопасить сетевой трафик — создать сегмент DMZ, который направляет трафик Internet в отдельную часть сети (рис. 6.2). Преимуществом такой архитектуры является то, что требуется только один брандмауэр, который направляет трафик так, что он не попадает в сеть организации. Какую бы архитектуру вы ни выбрали, важно создать участок сети, обслуживающий запросы Internet, который защитит внутреннюю сеть организации от нежелательного трафика, но при этом позволяет пользователям организации получать доступ к Internet.

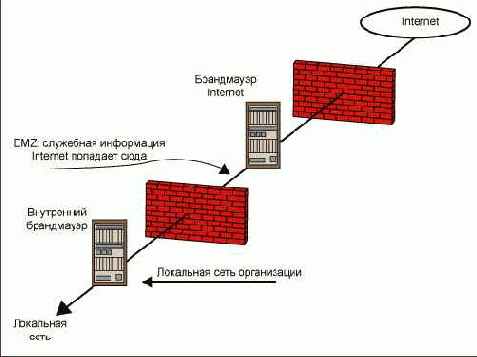

Рис. 6.1. Архитектура сети, в которой DMZ создается с помощью двух брандмауэров, чтобы изолировать системы, обслуживающие пользователей Internet

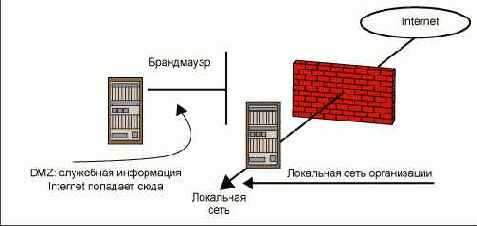

Рис. 6.2. Архитектура сети, в которой DMZ создается с помощью одного брандмауэра, чтобы создать изолированную сеть, обслуживающую пользователей Internet

Варианты архитектурных решений

Вариант с использованием DMZ подразумевает, что в организации имеется своя собственная служба internet, использующая один из типов постоянного подключения. В действительности могут использоваться различные типы вспомогательных систем, для которых должны быть разработаны свои собственные варианты правил. Например, если в вашей организации имеется хост-система, то необязательно разрабатывать правила архитектурных решений. Прежде, чем формулировать правила для конкретной организации, необходимо удостовериться, что они могут быть претворены в жизнь, особенно в том случае, если у вас не получится внедрить архитектурные решения, принятые вашим Internet-провайдером (ISP) (Internet Service Provider — Internet-провайдер, или поставщик услуг Internet).
